產品詳情

產品介紹

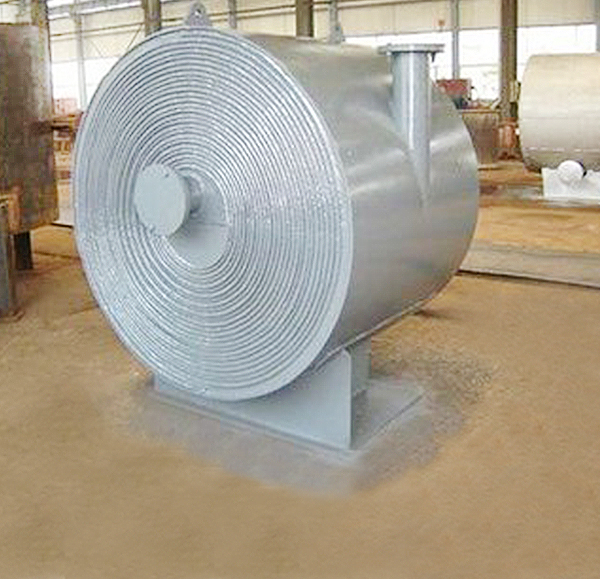

螺旋板式換熱器是一種高效換熱器設置裝備部署,實用汽-汽、汽-液、液-液，對液傳熱。螺旋板式換熱器劑、醫藥、食品、輕工、紡織、冶金、軋鋼、焦化等行業。按 布局情勢可分為 不行拆式(Ⅰ型)螺旋板式及可拆式(Ⅱ型、Ⅲ型)螺旋 板式換熱器。

布局性能

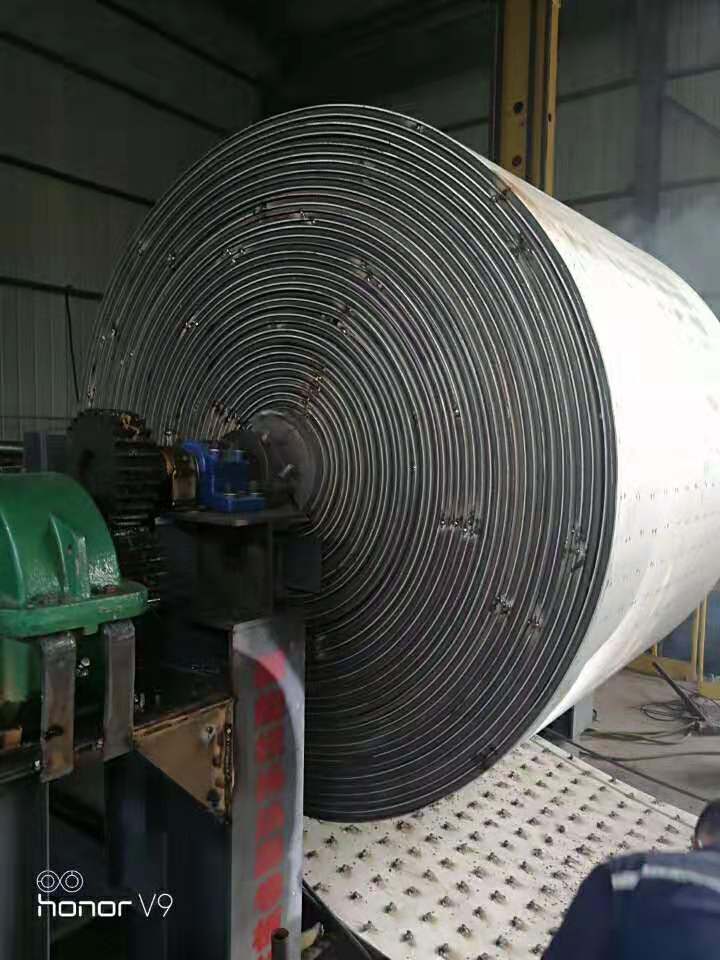

1、本設置裝備部署由兩張卷制而成，形成了兩個勻稱的螺旋通道，兩種傳熱介質可舉行全逆流活動，大大加強了換熱結果，縱然兩種小溫差介質，也能到達抱負的換熱結果。
2、在殼體上的接受接納切向布局，局部阻力小，由于螺旋通道的曲率是勻稱的，液體在設置裝備部署內活動沒有大的轉向，總的阻力小，因而可進步計劃流速使之具備較高的傳熱本領。
3、I型不行拆式螺旋板式換熱器螺旋通道的端面接納焊接密封，因而具有較高的密封性。布局原理圖。
4、II型可拆式螺旋板換熱器布局原理與不行拆式換熱器根本雷同，但此中一個通道可拆開洗濯，分外實用有粘性、有沉淀液體的熱互換。
5、III型可拆式螺旋板換熱器布局原理與不行拆式換熱器根本雷同，但其兩個通道可拆開洗濯，實用范疇較廣。

防堵塞原理

螺旋板式換熱器與一樣通常列管式換熱器相比是不容易堵塞的，尤其是泥沙、小貝殼等懸浮顆粒雜質不易在螺旋通道內沉積，重要表如今:
1.由于它是單通道雜質在通道內的沉積一形成周轉的流還就會進步至把它沖失;
2.由于螺旋通道內沒有去世角，雜質容易被沖出。

產品特點

1、傳熱服從高(性能好)
一樣通常以為螺旋板式換熱器的傳熱服從為列管式換熱器的1-3倍。等截面單通道不存在活動去世區，定距柱及螺旋通道對活動的擾動低落了流體的臨界雷諾數，水水換熱時螺旋板式換熱器的傳熱系數最大可達3000W/(㎡.K)。
2、有用接納低溫?zé)崮?br /> 螺旋板式換熱器由兩張卷制而成，舉行余熱接納，充實利用低溫?zé)崮堋?br /> 3、運行可靠性強不行拆式螺旋板式換熱器螺旋通道的端面接納焊接密封，因而具有較高的密封性，包管兩種事情介質不混淆。
4、阻力小
在殼體上的接受接納切向布局。比力低的壓力喪失，處置處罰大容量蒸汽或氣體;有自清刷本領，因其介質呈螺旋型活動，污垢不易沉積;洗濯容易，可用蒸汽或堿液沖洗，簡樸易行，得當安置洗濯裝置;介質走單通道，容許流速比其他換熱器高。
5、可多臺組合利用
單臺設置裝備部署不克不及滿意利用要求時，可以多臺組合利用，但組適時必須切合下列劃定:并聯組合、串聯組合、設置裝備部署和通道間距雷同?；煜M合:一個通道并聯，一個通道串聯。

利用闡明

1、設置裝備部署安置，應請熟習該體系工藝的工程技能職員引導，根據本闡明書和產物格量證明書及其體系工藝特點，確定安置工藝方案。在安置中，應思量只管即方便用管道的走向吸取熱膨脹，并且安裝要水平、對正，不能產生附加應力，以免對設置裝備部署造成倒霉影響。管道聯策應使兩流程完全逆流狀態，以進步傳熱結果。
2、 安置之前應洗濯管道體系，不得有泥砂、雜物等存留此中;查抄換熱器在運輸中是否破壞，是否有大雜物落入管口中。
3、設置裝備部署安置完畢，設置裝備部署與體系應舉行水壓試驗。
4、水壓試驗完畢，應對設置裝備部署舉行保溫。
